在進行電源設計時，效率與可靠性都是設計者首先考慮的因素，在設計逆變電源時更是如此。逆變電源可靠性的提升對于新手們來說是一個較為頭疼的問題，雖然有資料可供參考，但其中值給出了部分方法，卻沒有給出一些技巧或原理上的講解。MOS管不同的封裝形式對于原器件的參數設定與選型一樣會影響到產品的可靠性,需要謹慎對待。

電源逆變器MOS管常用型號是需要按照輸入或輸出電壓的不同來選擇不同BVDSS電壓的MOS管，隨小編來看下權威品牌MOS管廠家飛虹電子設計的電源逆變器方案。

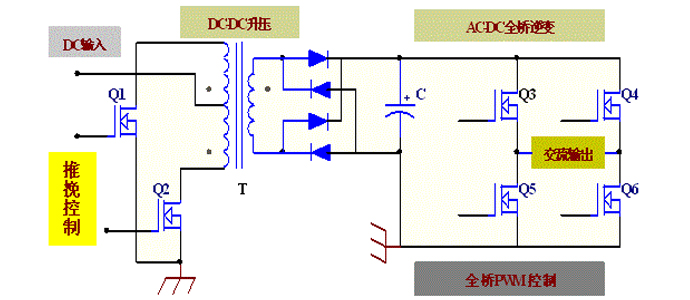

該方案前端DC-DC的升壓采用推挽電路，MOS管開關晶體管Q1/Q2推薦輸入電壓：

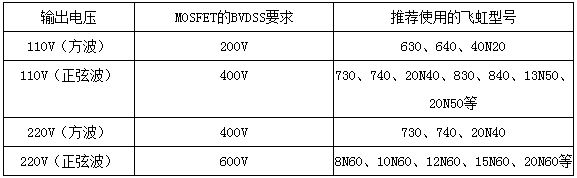

到后端的AC-DC全橋逆變電路，根據亞洲、北美等不同國家市場對輸出電壓的使用要求不同，總結出電源逆變器的后端輸出主要典型電壓值為110V和220V。電源逆變器設計的電路輸出波形主要為方波和正弦波。推薦Q3~Q6可參照下表來選擇MOS。

這里給大家重點了解下40N20型號MOS管，MOS管40N20為N溝道低壓大電流功率MOS場效應管, 因其產品特點開關速度快，廣泛應用于電源逆變器。

Package：TO-220

BVdss（V）：200

PIN：GDS

Vgs（±V）：30

VTH（V）：2-4

ID（A）：40

RDS(on) = 90mΩ(max)@VGS=10V

測試電路

ID電流是MOS芯片的最大電流，實際使用時的最大電流還要受封裝的最大電流限制。設計產品時的最大使用電流設定要考慮封裝的最大電流限制。建議客戶設計產品時的最大使用電流設定更重要的是要考慮MOS的內阻參數。

以上就是飛虹電源逆變器的全部?jī)?nèi)容，需要設計電源逆變器不妨參考下其MOS管型號。廣州飛虹半導體MOS管廠家主要研發、生產、經營：場效應管、三極管等半導體器件，專注大功率MOS管制造15年。

咨詢熱線： 400-831-6077。
